活套器按驅動形式可分為電動、氣動和液壓三種類型：
1、電動活套採用直流電機，力矩可調，活套器反應快，張力波動小，控制精度高；
2、氣動活套器結構較簡單，反應快，需要一套氣源處理裝置；
3、液壓活套器慣性小，能較好地滿足工藝要求，但液壓系統較為複雜。
活套器按起套方向還可分為下活套器、側活套器和立活套器：
1、下活套器由軋件自重下垂形成懸掛式活套，套量儲存在軋制線以下；
2、側活套起套輥在水平方向左右動作，套量儲存在軋制線側面；
3、立活套起套輥在垂直方向上下動作，套量存在軋制線以上。
立活套

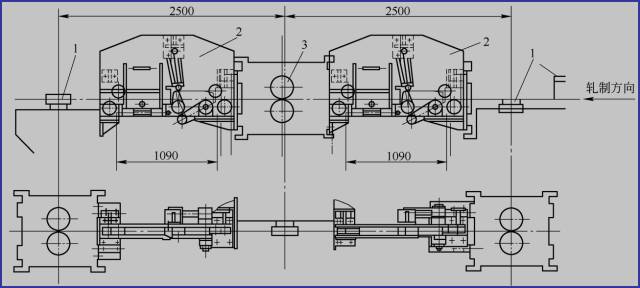

連軋機的立活套布置
1-立式軋機；2-立式活套；3-水平軋機

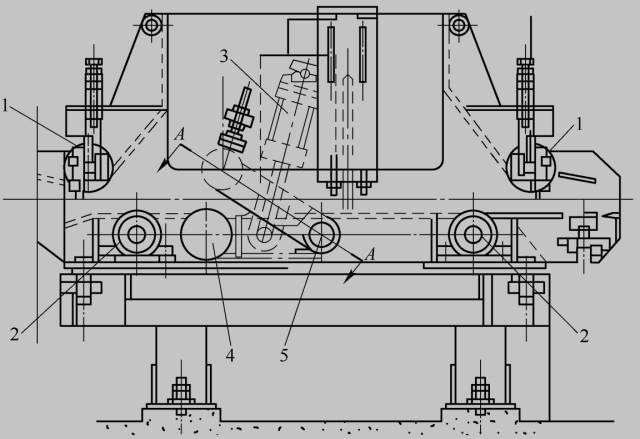

義大利達涅利公司設計的立活套裝置
l-導輥；2-輥道；3-氣缸；4-活套輥；5-轉軸

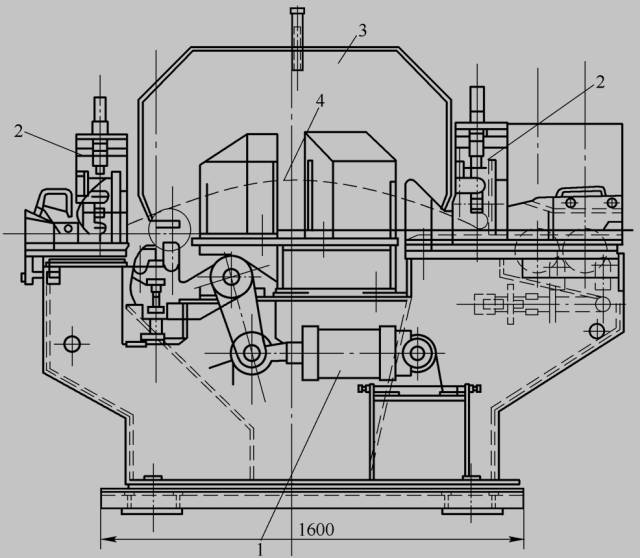

德馬克立式活套裝置
l-氣缸；2-機架；3-活套裝置蓋；4-活套

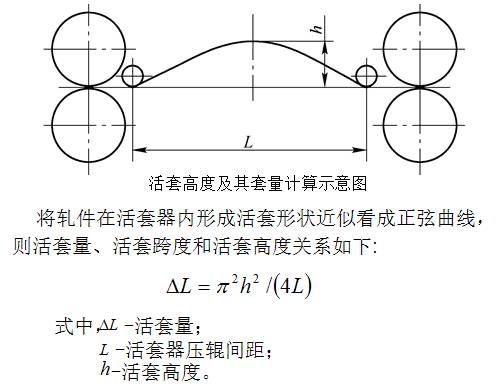

現代小型及高速線材立活套的套量
現代小型及高速線材活套無張力控制系統

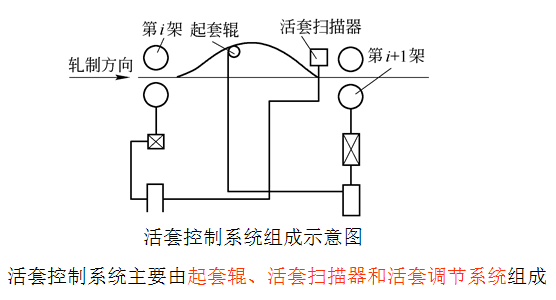

1 活套控制系統的組成:

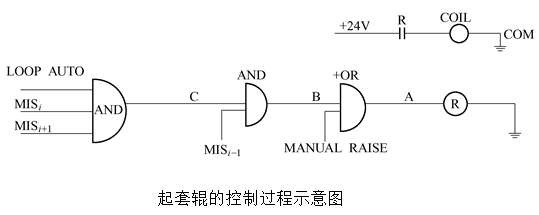

2 起套輥的控制過程:
3 活套位置控制過程:

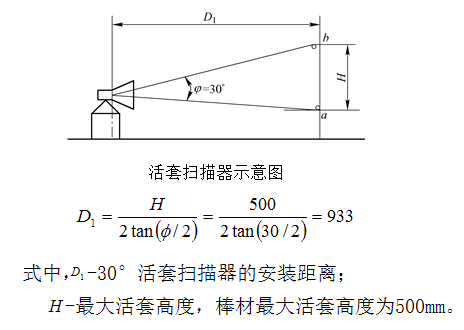

⑴ 活套掃描器的校準
⑵ 活套校準
校零和校準：當棒材在a位時，活套掃描器的輸出電壓為零。
當棒材在b位時，活套掃描器的輸出電壓為10V；校線性度：活套的最大高度為500mm，對應的輸出電壓10.0VDC，對應DC2000 系統的調節量為000 COUNTS（額定速度為 2000COUNTS）。
⑶ 活套高度控制過程
活套高度控制常採用逼近調節法。
